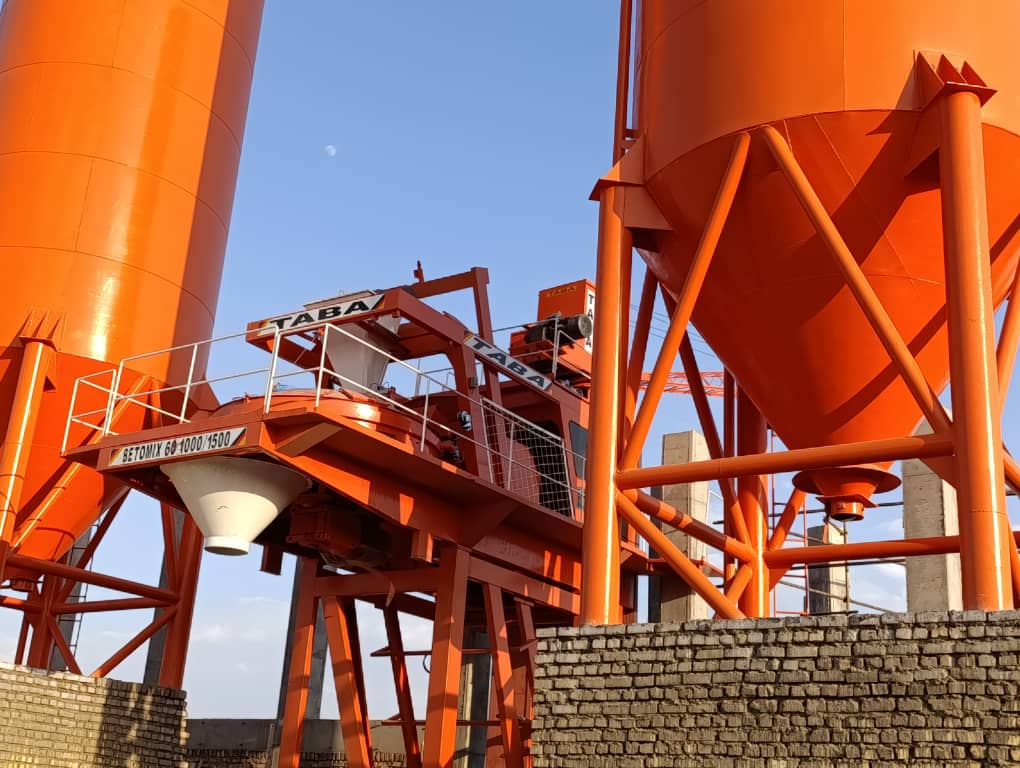

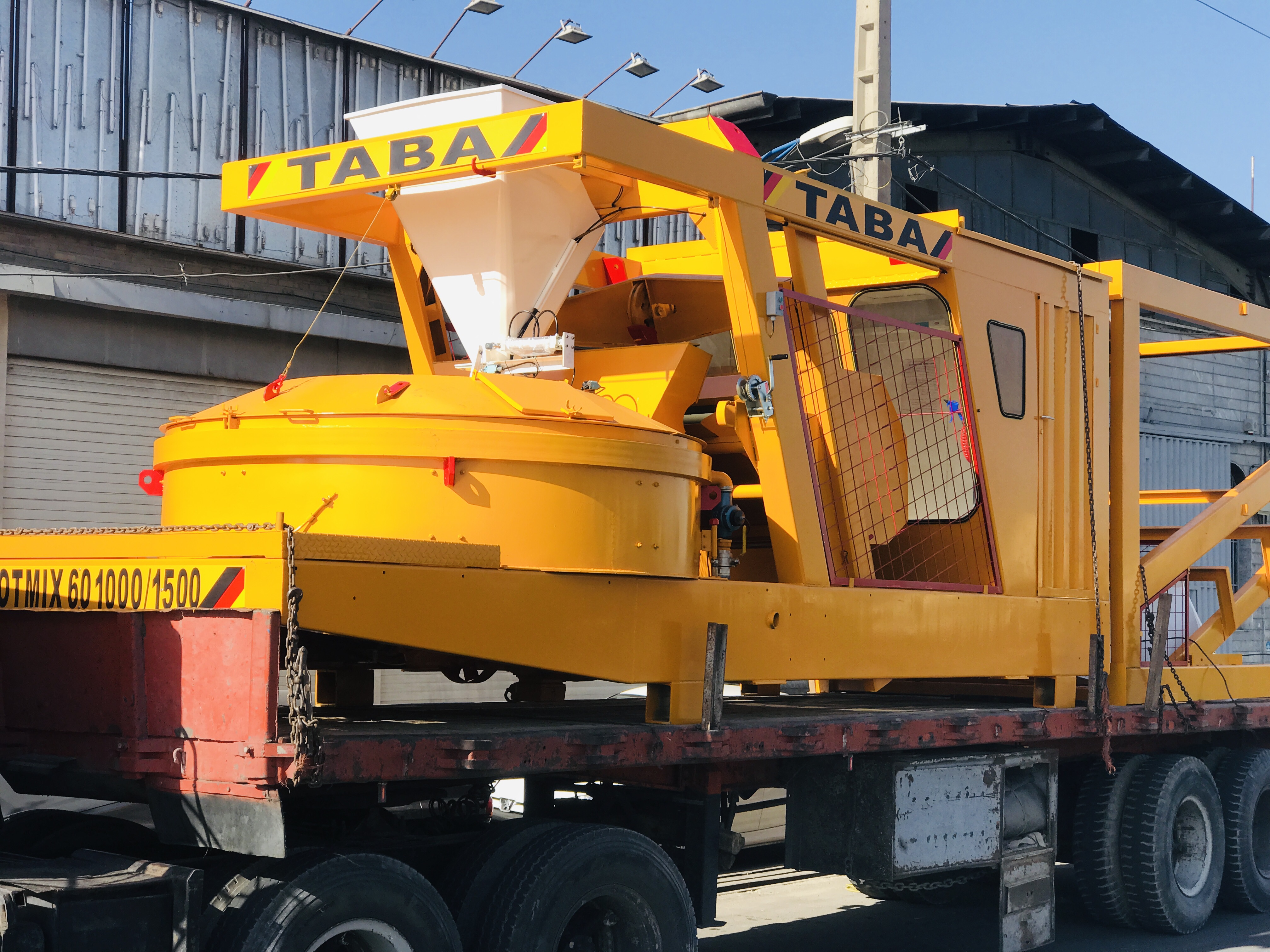

دستگاه بچینگ پلانت دراگلاینی با میکسر لیبهر

1. میکسر: به صورت افقي . جهت حفاظت از کف دیگ در مقابل سایش پوششی از مواد ریخته گری شده که به صورت کاشی در کف دیگ نصب می گردد استفاده میشود این کار سبب گردیده هر قسمت به صورت مجزا قابل تعویض باشد آلیاژ مواد استفاده شده مقاوم در مقابل سایش مداوم بوده و از عمر مفید بالایی برخوردار می باشند . عمل اختلاط بتن توسط بازوهای فولادی به قطر 50 میلی متر مجهز به تیغچه های آلیاژی ضد سایش انجام میگیرد و دیواره میکسر توسط ورق های اهنی قابل تعویض پوشش داده می شود.

2. گیربکس دیگ : به جهت اهمیت خاص دیگ دستگاه گیربکس های فابریکی SEW المان استفاده میگیرد.

3. باکت : جهت انتقال مصالح به درون دیگ همزن از باکت استفاده میشود . باکت به گونه ای طراحی شده است که هیچ گونه مصالحی از آن ریزش نداشته و توسط چهارعدد رولیک درون ریل دستگاه به راحتی حرکت میکند. نیروی محرکه باکت الکترو موتور ترمزدار SEW المان می باشد . بر سر شافت گیربکس درام سیم جمع کن نصب گردیده است و سیم بکسل بر روی آن جمع می شود و میکروسویچ های مخصوص کاردی که بالا و پایین رفتن باکت را کنترل می نمایند .

4. سیستم توزین مصالح: توزین مصالح به صورت دیجیتالی وتمام اتوماتیک صورت میگیرد و توسط نمایشگرهای دقیق دیجیتالي جهت تعیین انواع مختلف عیار بتن با قابلیت برنامه ریزی صورت می گیرد .

5. سیستم آبرساني : جهت تامین آب مورد نیاز بتن از پمپ آبرساني 2 اینچ استفاده میشود . لیتراژ آب توسط کنتور آب دیجیتال 1000 لیتري با سیستم فرمان اتوماتیک مجهز به سنسور انجام میپذیرد . انتقال آب به درون دیگ از 6 تا 8 نقطه مجزا صورت میگیرد ودر کوتاهترین زمان به بهترین شکل آب درون مصالح تزریق میگردد این مطلب باعث افزایش راندمان تولید و کاهش زمان میکس بتن میگردد .

6. سیستم تابلو فرمان و قدرت: یکی از مهمترین قسمتهای هر دستگاه تابلوی فرمان میباشد .. تابلوهای فرمان این مجموعه شامل1- نمایشگرهای توزین مصالح و سیمان 2 -نمایشگر نشان دهنده دقیق لیتراژ آب با قابلیت برنامه ریزی به صورت دستی و اتومات 3- نشان دهنده میزان تولید بتن به صورت دیجیتالی (کانتر بچ شمار) که به دو صورت مکانیکی و دیجیتال میباشد 4- کنتاکتور5- کلیدهای تابلو 6- مجموعه تابلو اتوماتیک با سیستم لوگو وقابلیت برنامه ریزی با کنترل فاز و حفاظ اتوماتیک موتورها و سیستم کارکرد فول اتوماتیک.

7. اتاق دراگالین: عمل تجمیع مصالح توسط دراگالین صورت میگیرد دراگالین شامل: 1- دکل 2-قرقره سر دکل و قرقره دوبل جهت وسط دکل و نگهدارنده سیم بکسل 3- موتورو گیربکس پایه دار نصب شده بر روی اتاق 4- کالچ یا وینچ جهت انتقال نیرو به سیم بکسل ها که به صورت خاص با بهترین کیفیت در مجموعه تولید میشود .

8. لوله سیمان:جهت انتقال هر چه سریعتر سیمان به توزین از دو دستگاه لوله اسکرو به قطر 8 اینچ استفاده میشود. هریک از اسکرو ها به تنهایی قادر به انتقال 25 تن سیمان در ساعت میباشند . توان الکتروموتور لوله ها 10 اسب با دور خروجی 200 دور در دقیقه . سیستم فرمان اسکرو ها به گونه ای طراحی گردیده که اپراتور به راحتی در دو حالت دستی و اتومات قادر به بهره برداری میباشد.

9. ویبراتور ماسه: جهت تسریع در تخلیه مصالح درون باکت از یک دستگاه ویبراتور استفاده شده است که به صورت دستی واتومات قابل استفاده است. ویبراتور نصب شده برروی دیوار مصالح با کارکرد دلخواه اپراتور.

10. سیستم هیدرولیک: دریچه تخلیه زیر دیگ مجهز به سیستم پاور هیدرولیک مجزا می باشد . اجزاء تشکیل دهنده سیستم هیدرولیک عبارتند از:جک هیدرولیک نصب شده بر روی درب تخلیه وجک دستی جهت باز نمودن دریچه در مواقع اضطراری و تخلیه بتن درون دیگ وشیر برقی و الکترو موتور.

11. سیستم پنوماتیک: .دریچه های تخلیه مصالح و تخلیه سیمان توسط سیستم پنوماتیک فعال میگردند اجزاء این سیستم عبارتند از: 1-جک پنوماتیک به تعداد5 عدد 2- واحد مراقبت جهت آب گیری وروغن کاری جکها 3-کمپرسور باد -4 شیرهای برقی جهت فرمان به جکها

12. دستگاه قابلیت اضافه کردن مواد افزودنی بتن به صورت فول اتوماتیک را دارا می باشد.

برای مشاوره، سفارش یا دریافت قیمت با بخش فروش یا فنی ما تماس بگیرید تا مناسب‌ترین مدل بر اساس نوع و شرایط کاری به شما پیشنهاد داده شود: 09124220569 / 09129471157

مشخصات دستگاه بچینگ پلانت دراگلاینی با میکسر لیبهر
